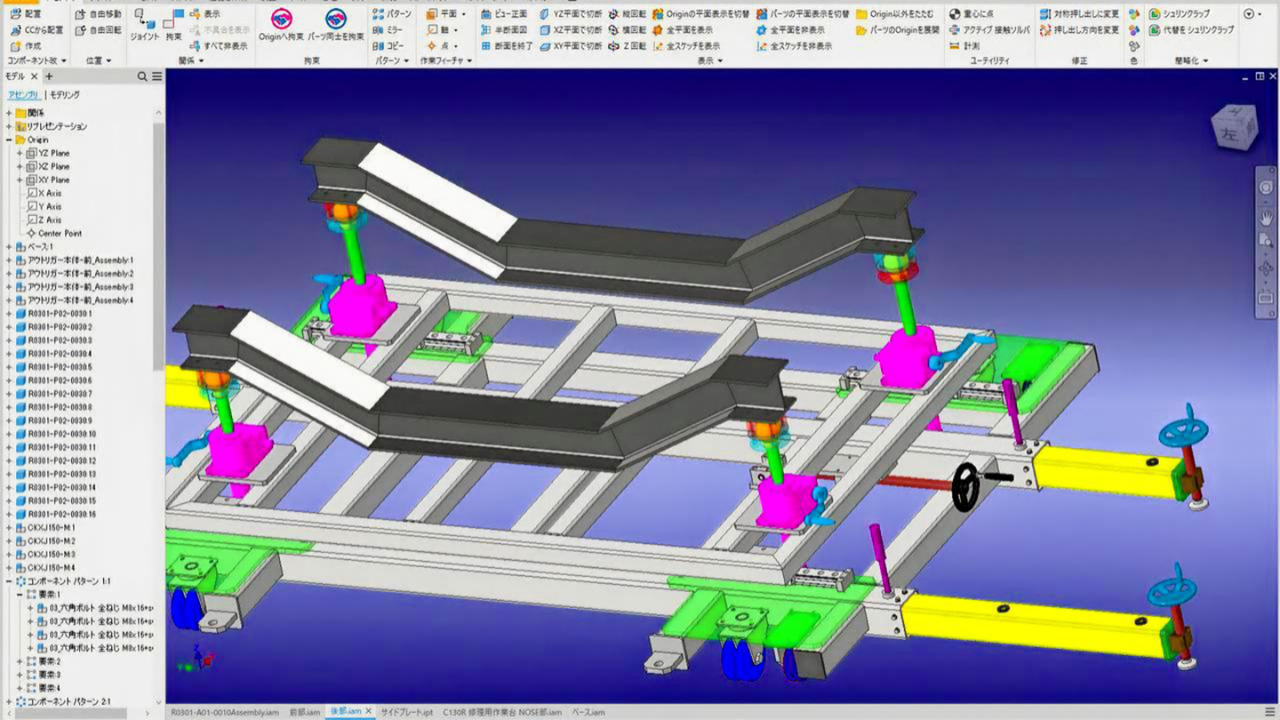

フレームジェネレーターは、製缶設備や架台、鋼構造物といったモデリングに威力を発揮するInventor標準機能です。

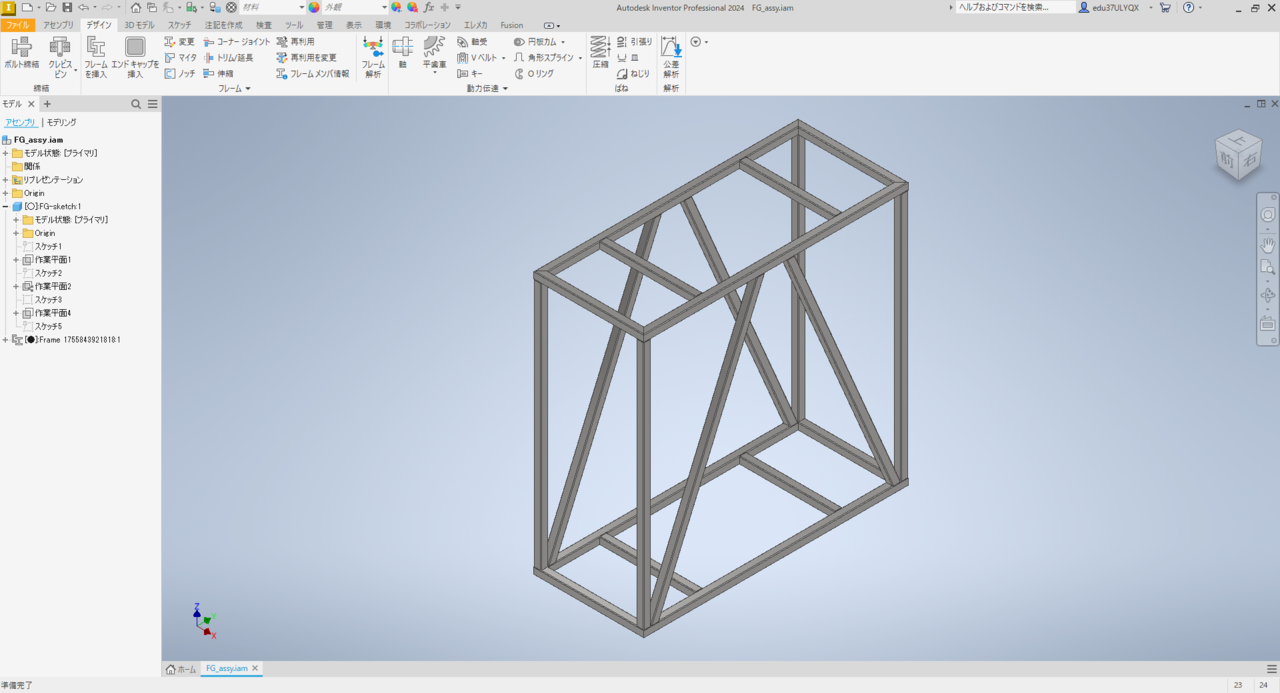

従来のように形鋼を一本ずつモデリングしてアセンブリする必要がなく、骨格スケッチを作成することで効率よくフレームを生成できます。

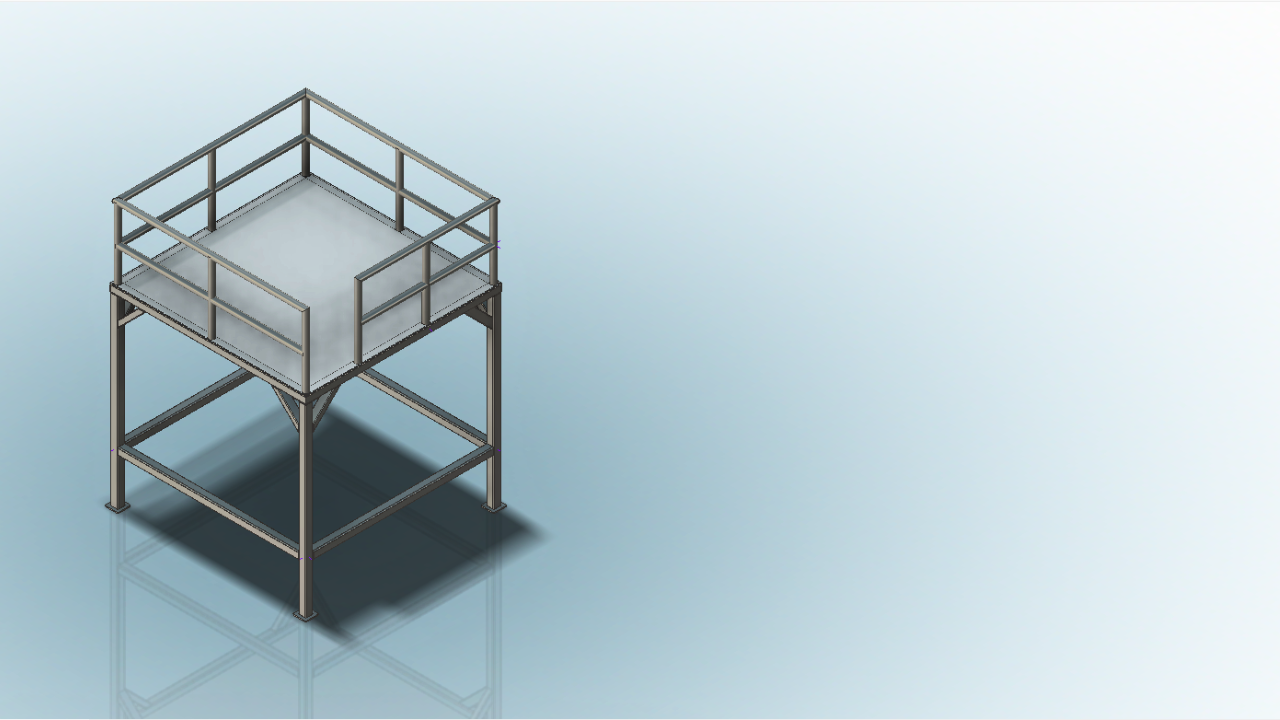

アングル、チャンネル、H鋼、角パイプ、丸パイプなどの形鋼を一括配置できるため、製缶架台や設備フレームのモデリング時間を大幅に短縮できます。

本講習では、実務で利用されるフレームモデルを題材に、効率的なモデリング手法を習得します。

Inventorのコンテンツセンターを利用することで、アングル、チャンネル、H鋼、角パイプなどの標準鋼材ライブラリを活用した効率的なモデリングが可能です。
鋼材サイズや断面形状の変更にも柔軟に対応できるため、設計変更時の修正工数を大幅に削減できます。

また、ボルト・ナットなどの標準部品もコンテンツセンターから呼び出すことができ、設計作業の効率化につながります。

本講習では、コンテンツセンターを活用した実務向けのモデリング手法や、仕様変更に対応しやすいデータ作成方法について学びます。

フレームモデルは作成して終わりではありません。
実際の設計業務では、その後の図面作成や部品表作成、鋼材リストの出力までを考慮したデータ作成が重要になります。

本講習では、フレームジェネレーターで作成したモデルを2D図面へ展開し、部品表や鋼材リストとの連携方法についても学習します。

部材サイズや長さ、本数を一覧化できるため、部品表やカットリスト作成の効率化につながります。
また、実務で利用しやすいデータ構成や運用方法についても解説し、日常業務へスムーズに活用できる「時短・効率化」スキルの習得を目指します。

※オリジナルテンプレート（有償サービス）を活用することで、企業独自の表題欄や部品表レイアウトにも対応可能です。出図作業の標準化や図面品質の向上、設計業務全体の効率化を実現します。
