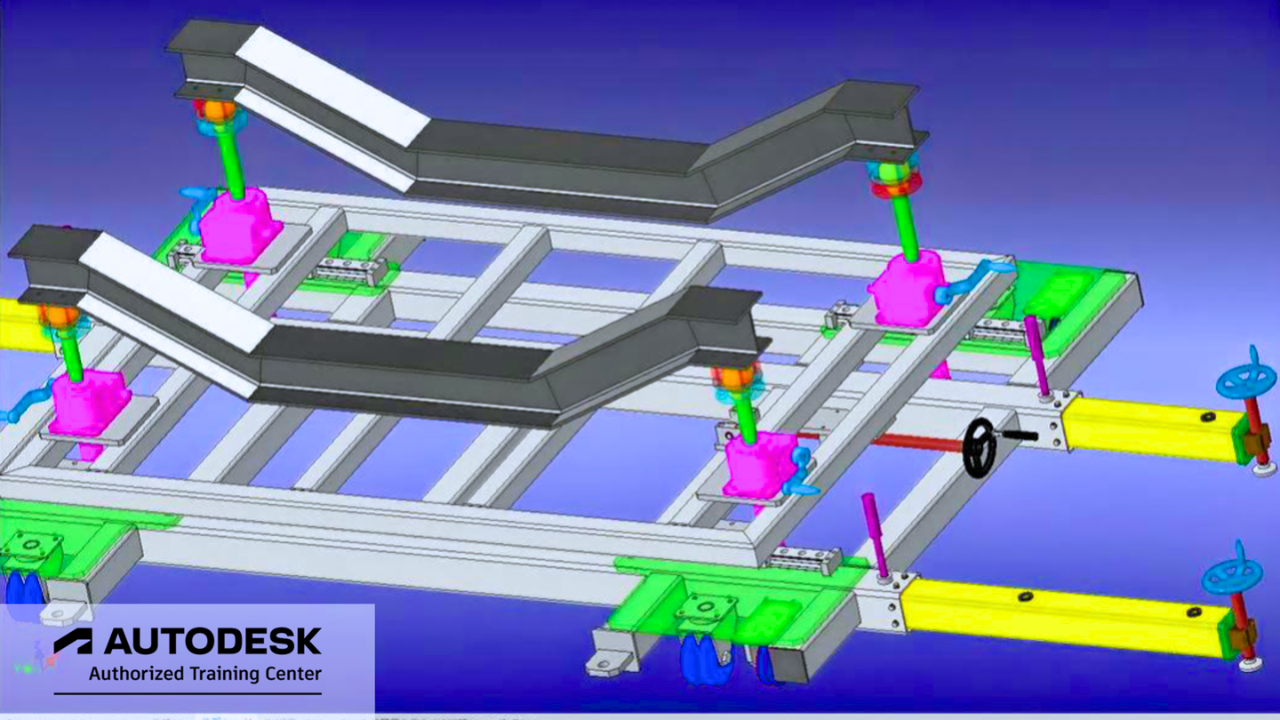

フレームジェネレーターが鋼材設計向けであるのに対し、TUBE & PIPEは配管設計向けのInventor標準機能です。

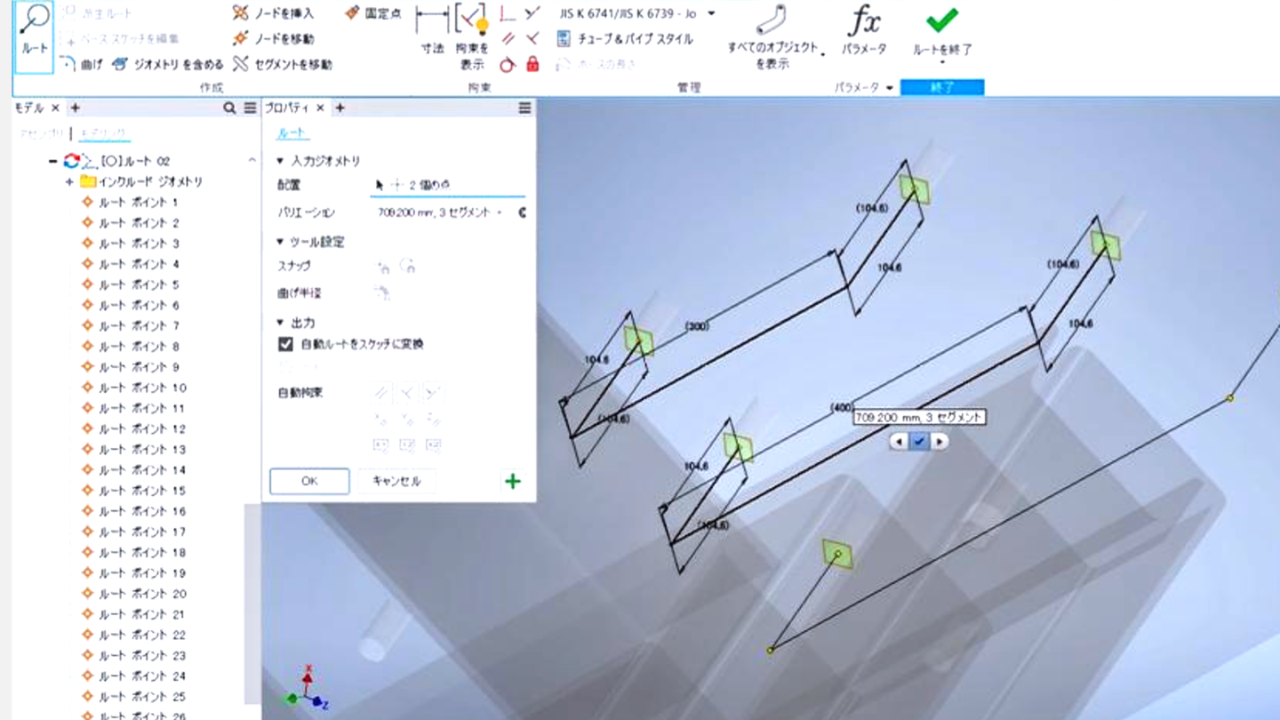

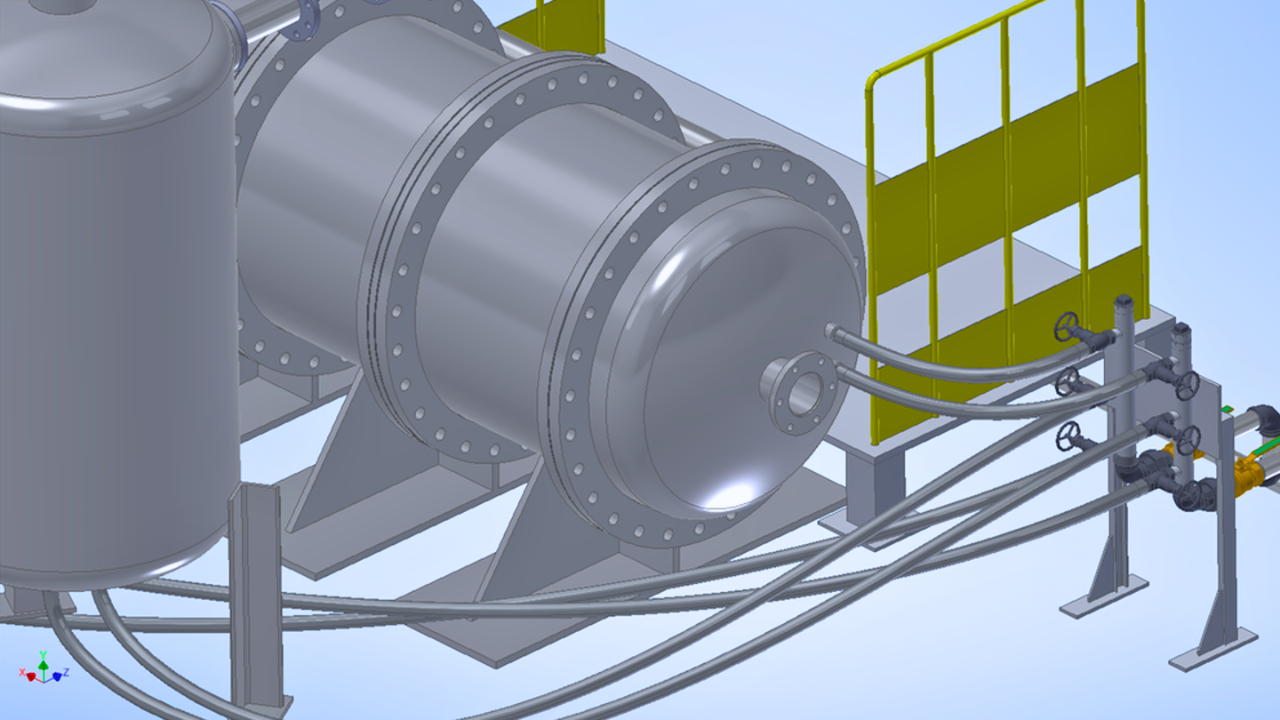

3D空間上でルートを定義することで、配管経路を効率よく作成できます。

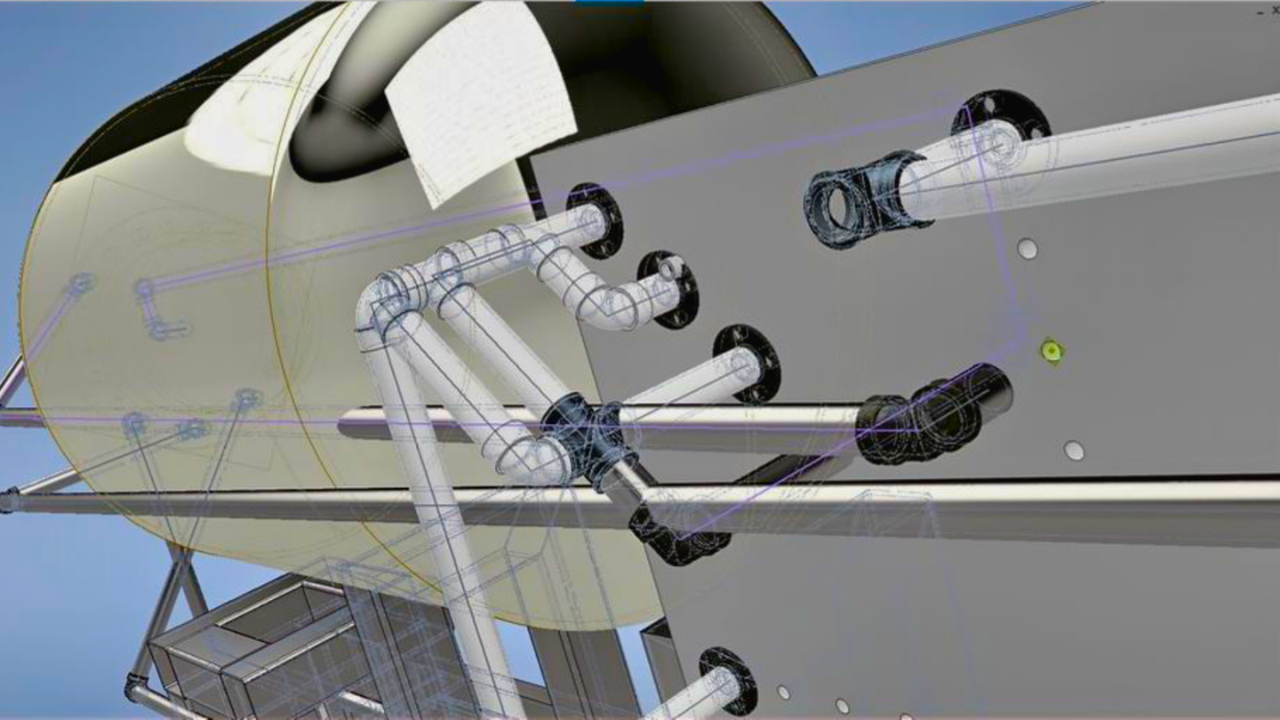

配管径や継手を考慮したモデル作成が可能となり、設備設計やプラント設計における作業効率向上につながります。

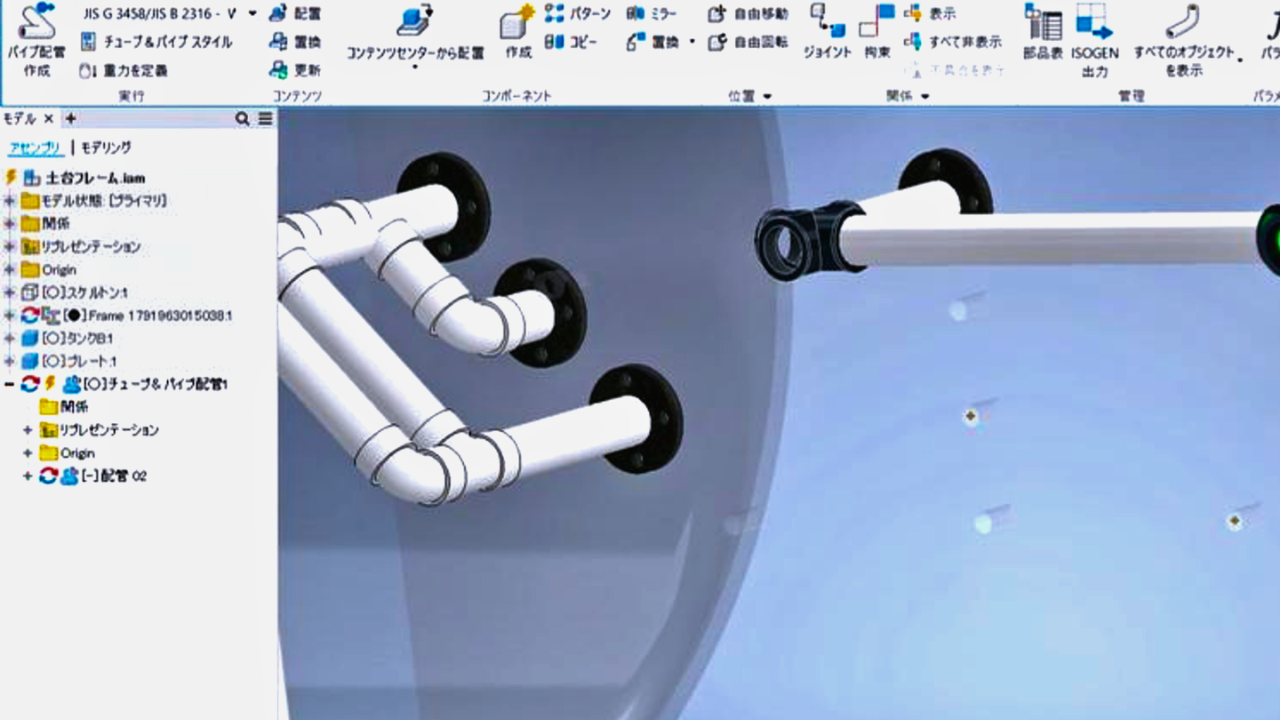

TUBE & PIPEではコンテンツセンターを活用しながらエルボ、チーズ、フランジなどの部品を効率よく配置できます。

コンテンツセンターのライブラリを活用することで、エルボやチーズ、フランジなどの継手を選択して配置できます。配管ルートや継手の変更にも対応しやすくなり、設計作業の効率化につながります。

実務での利用を想定し、部品の選択から配置、配管モデルの編集までを学習します。

配管モデルは作成して終わりではありません。

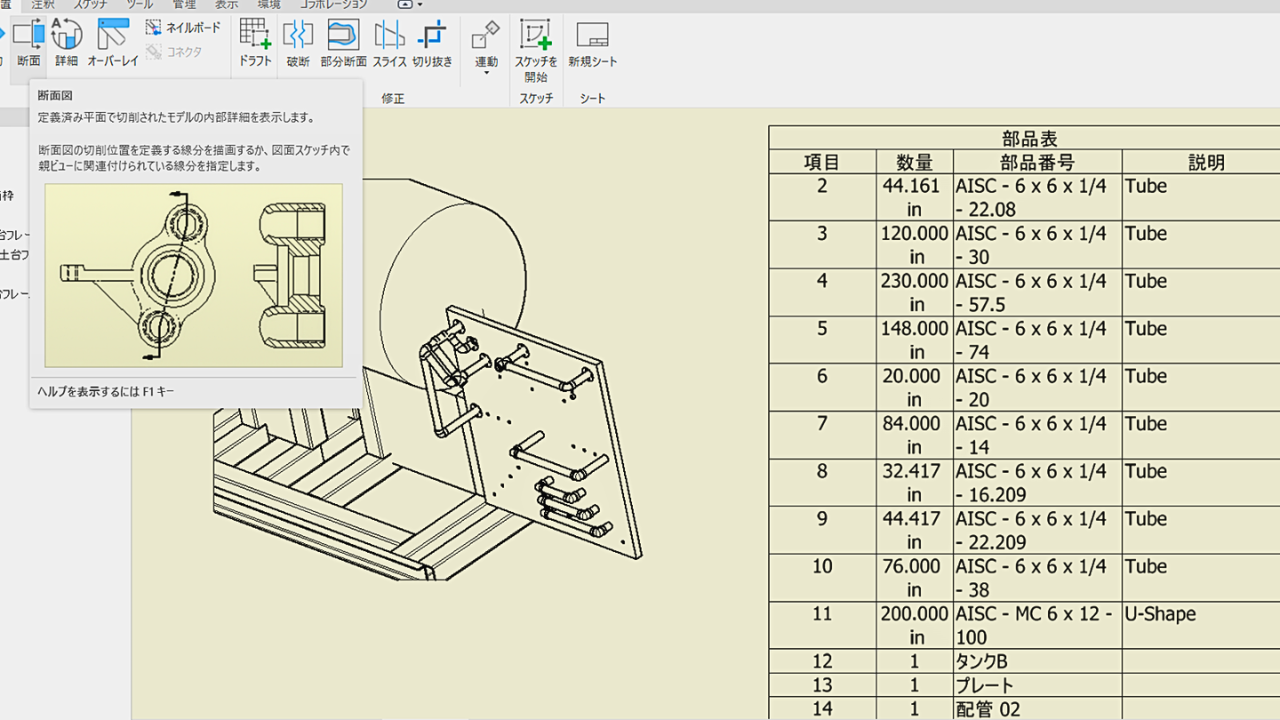

実際の設計業務では、図面作成や部品表出力まで考慮したデータ構築が重要になります。

本講習では、配管モデルから図面作成までの流れについても解説します。

また、実務で利用しやすいデータ構成や運用方法についても解説し、日常業務へスムーズに活用できる「時短・効率化」スキルの習得を目指します。

※オリジナルテンプレート（有償サービス）を活用することで、企業独自の表題欄や部品表レイアウトにも対応可能です。出図作業の標準化や図面品質の向上、設計業務全体の効率化を実現します。
